產品簡介:
YTC601電纜識別儀設計采用了PSK技術,無論現場工作人員的記憶多么可靠,都不能代替專業儀器的識別。為了可靠準確地識別電纜,需要給被識別電纜加一特殊的信號,該信號要被專用接收機接收,利用這一特性便能識別出要找的電纜。本產品只適用于已停電的電纜的現場識別,嚴禁將本電纜識別儀接入正在運行的電力電纜!

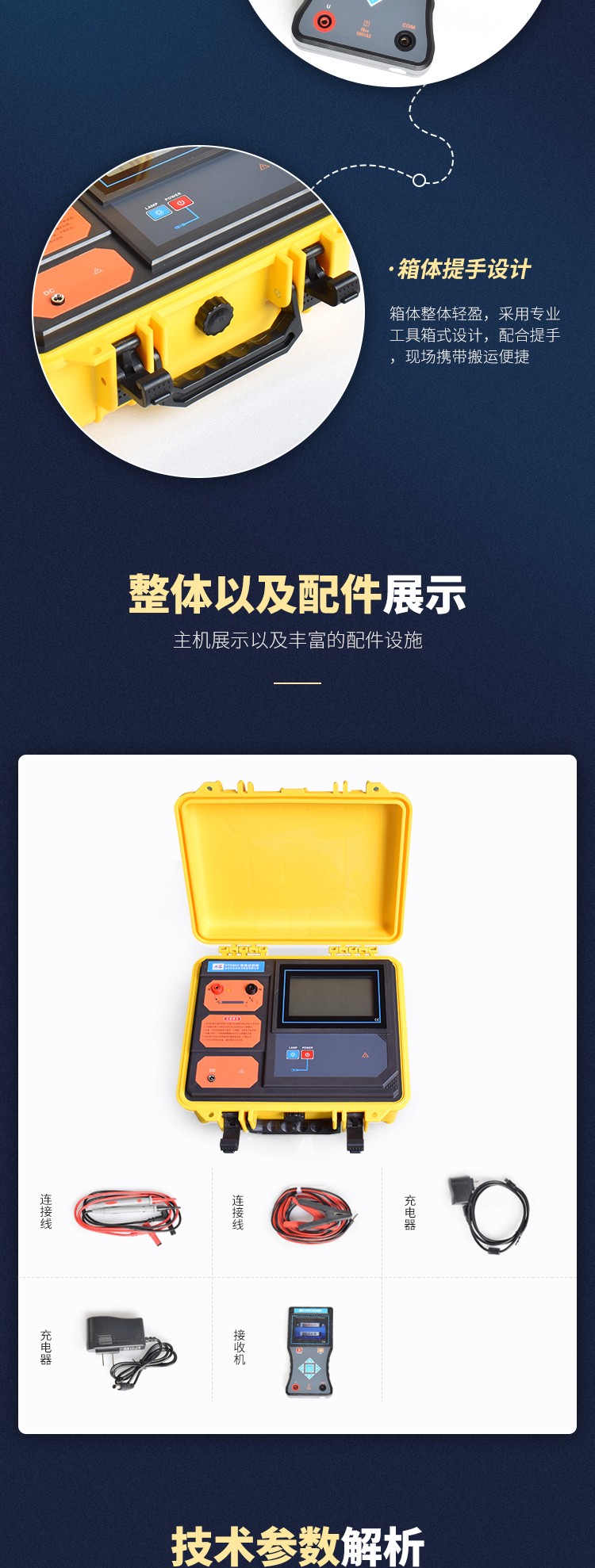

產品主要硬件構成:

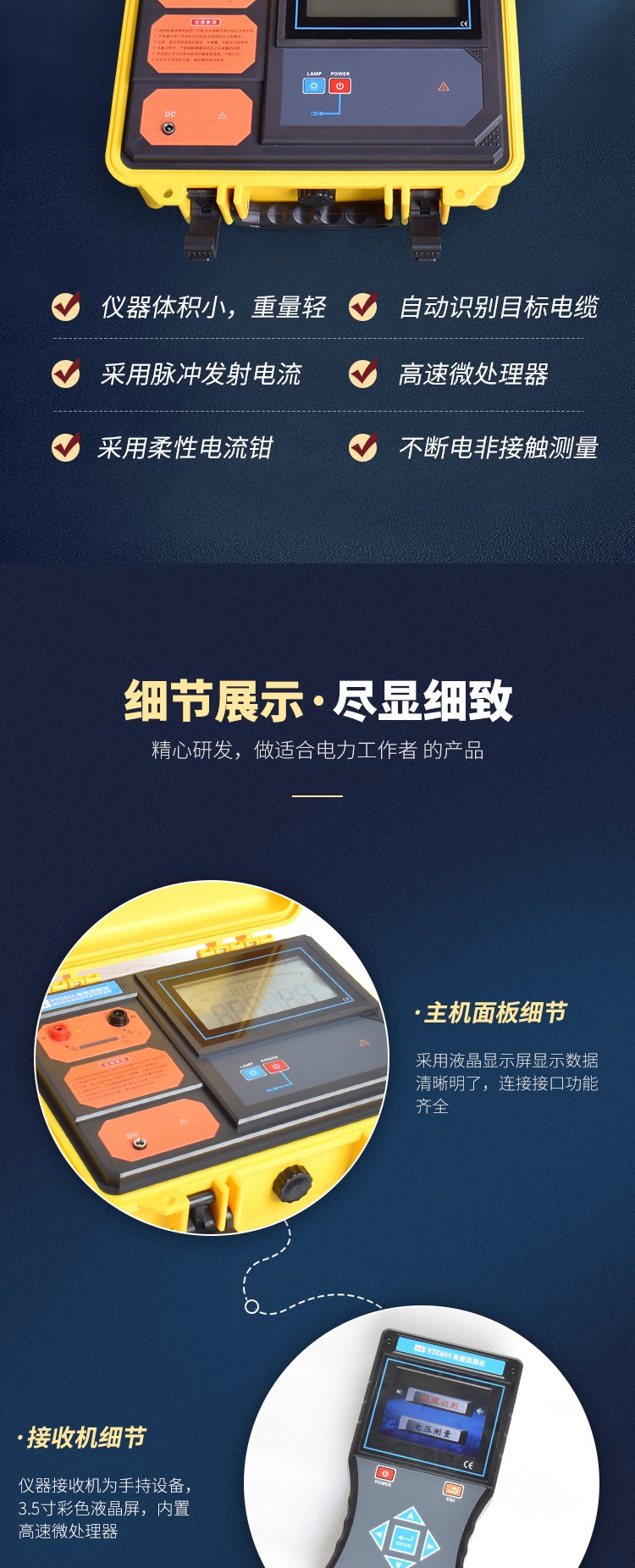

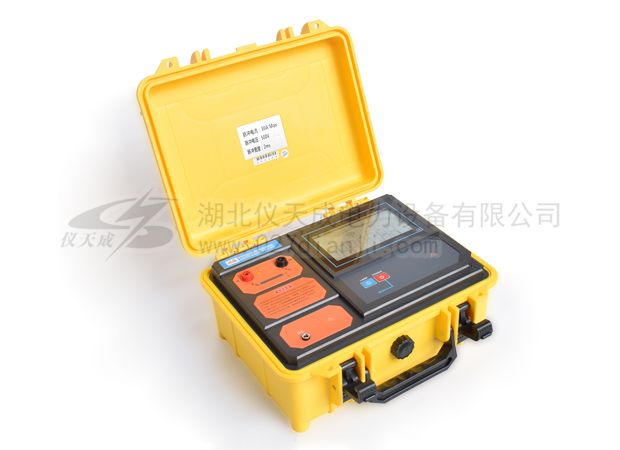

發射機:采用脈沖電流原理,給電纜線芯注入脈沖編碼電流信號,該電流在目標電纜周圍產生電磁場,供接收機和柔性電流鉗檢測、解碼、識別;因電流有方向性,所以檢測也具有方向性。發射機采用一體化專用工具箱式設計,用聚丙烯塑膠作為原料,添加新型復合填充料一次注塑成形,密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越,其箱體能承受約200kg的壓力,主機超大LCD實時顯示剩余電池電量,白色背光、發射信號動態指示,一目了然。

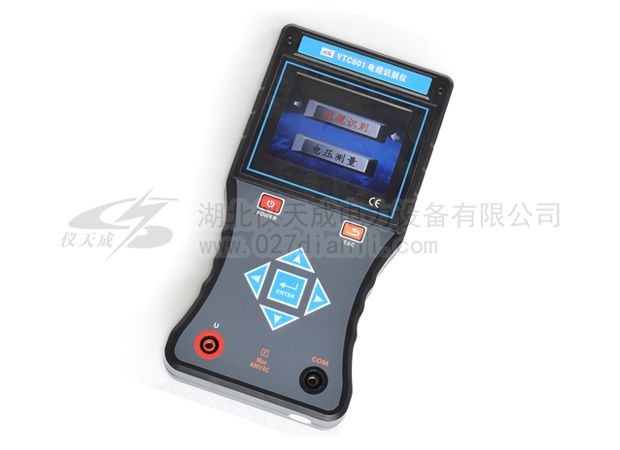

接收機:為手持設備,3.5寸彩色液晶屏,內置高速微處理器,對發射機的脈沖編碼電流信號進行識別并解碼。電子表盤指示信號強度,精美直觀;彩色光柵動態顯示,一目了然,能快速自動識別目標電纜。同時具有交流電壓檢測功能,量程為AC 0V~600V(50Hz/60Hz)。
柔性電流鉗:為洛氏線圈,具有瞬態跟蹤能力,能快速識別發射機產生的脈沖編碼電流,適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm,可鉗Φ200mm以下的電纜,不必?cái)嚅_被測線路,非接觸測量,安全快速。
產品別稱:電纜識別設備、快速電纜識別裝置、多功能電纜識別儀
