回路電阻測量技術于電子電氣保障領域堪稱中流砥柱：在技術保障及維修事務里，常常需要精準測定線路電阻，針對繼電器、接觸器、按鈕、開關等元件的觸點接觸電阻，以及那些故障頻發設備的阻值，展開定期檢測工作，從而將觸點接觸電阻阻值穩穩把控于特定區間，方便操作人員洞悉設備的細微變化趨向，把故障隱患扼殺于初始階段。

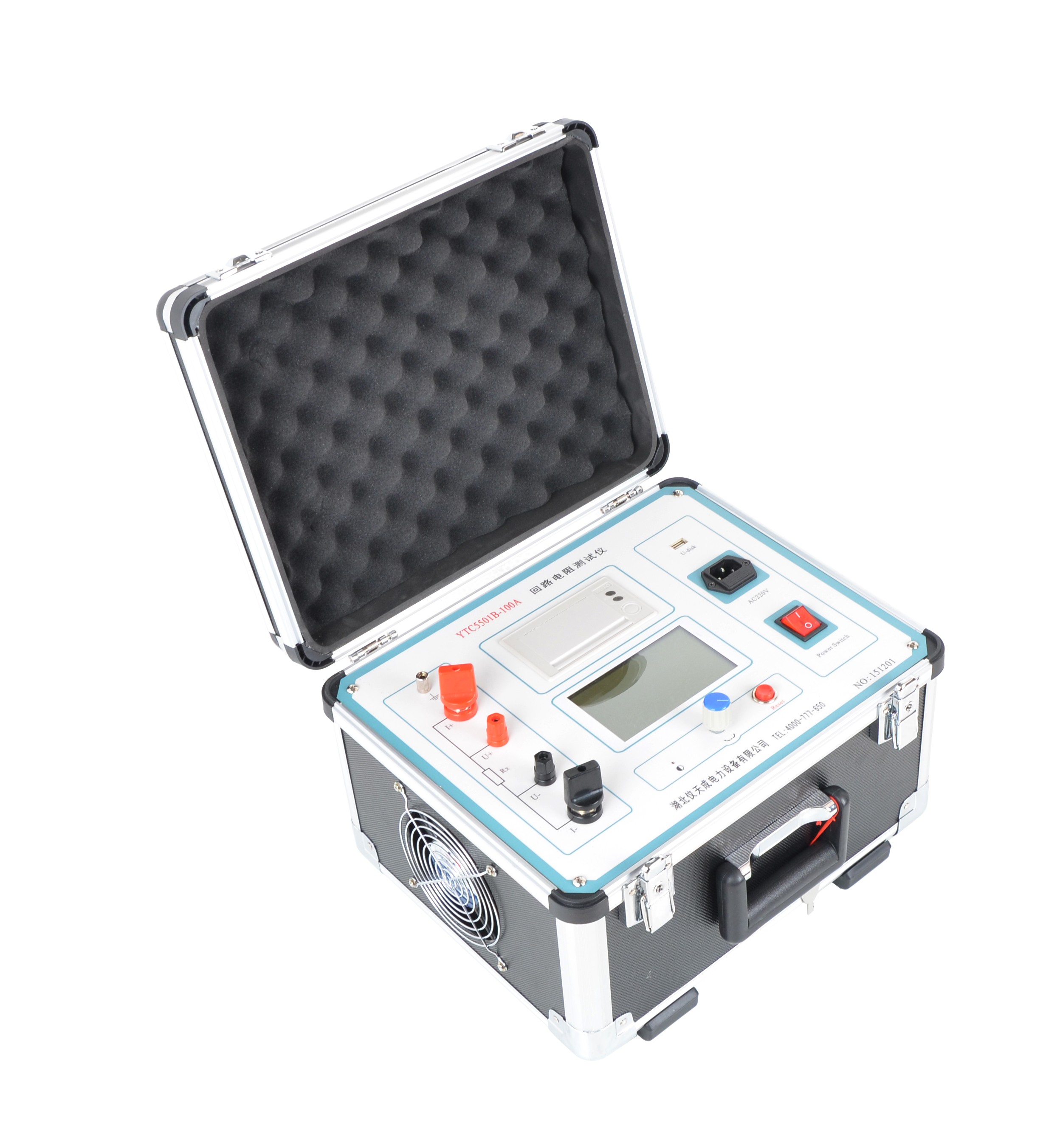

回路電阻測試儀設備的基本工作原理如下：

借助特定電流源產生 100A 及以上的測試電流，加載于待測回路電阻之上，與此同時，運用信號采樣電路采集回路電阻兩側的電壓與電流信號。把所獲取的信號利用放大器予以放大，歷經 A/D 轉換以及微處理器的深度處理與運算，再由單片機進行最終的運算與處理，得出所需數值，并在顯示設備上呈現出測量的電阻值。

設備各元件設計的詳細說明：

1.設計任務的確立：主要涵蓋電源的甄選、集成運放與 A/D 轉換電路的運用，以及單片機的應用，包含測量與采集功能的構建、液晶顯示模塊的啟用，要求具備打印輸出功能，并運用 Protel 完成電子電路設計，借助設計軟件達成電路的計算機輔助設計。

2.硬件電路的規劃：在明晰回路電阻測量?jī)x的設計任務與功能特性之后，我們依照功能模塊將回路電阻測量?jī)x的設計任務進行拆解，細化為若干子課題，再逐個深入開展具體的設計工作。具體包含單片機型號的抉擇、單片機復位電路的精心設計、單片機時鐘電路的巧妙構思、單片機存儲器擴展方案的制定、單片機 I/O 擴展設計等多方面內容。

3.測量部分（數據采集系統）的構建：在綜合考量多種因素選定單片機之后，仍需進行輸入輸出接口與其他功能組件的設計工作。從前置放大器的選型，到采樣保持放大器的確定，再到數模轉換器的挑選，每一步都至關重要。

4.人機接口電路的構思：智能儀表借助人 - 機聯系部件與設備接收各類指令及數據，并輸出運算與處理結果。人 - 機聯系部件通常涵蓋鍵盤、顯示器等常見組件。

5.系統軟件的整體架構：依據硬件設計的實際內容，我們量身定制相應的軟件系統。軟件設計劃分為六大核心模塊：參數設置模塊，用于各類參數的靈活設定；數據采集模塊，承擔數據的精準采集任務；數據分析和處理模塊，專注于數據的深度剖析與處理；控制輸出模塊，負責控制信號的輸出；數據管理模塊，對數據進行系統管理。通過這六大模塊的協同運作，實現回路電阻測試儀硬件各部分功能的完美呈現。

綜上所述，回路測量?jī)x在電子電氣保障工作中有著不可替代的重要性。它凝聚了先進的技術理念與精妙的設計構思，無論是從硬件的精挑細選與合理布局，還是軟件的科學規劃與高效運行，都彰顯出其專業性與創新性。相信在未來的電子電氣設備維護、檢測等工作場景中，它將持續發光發熱，為保障設備穩定運行、提升工作效率貢獻卓越力量，成為行業內不可或缺的得力助手，助力電子電氣領域邁向更高的技術水準與發展階段。
