對于初涉電力行業的從業者而言，初次接觸到回路電阻測試儀時，或許對其具體用途感到疑惑。本文將對此進行詳細解析。

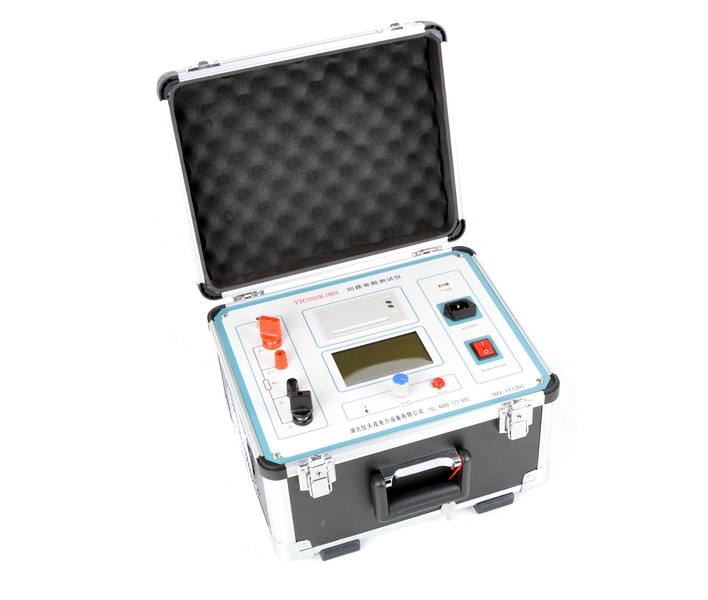

回路電阻測試儀亦稱作接觸電阻測試儀或是開關回路電阻測試儀，主要用于監測高壓開關接觸電阻（俗稱“回路電阻”）狀況，同時亦能精確測算電纜線路直流電阻，乃至適應需高電流及微小電阻的復雜環境。倘若以高壓開關為例，則可通俗地理解為回路電阻測試儀即用來檢定高壓開關合閘性能優劣之處。鑒于高壓開關性能的穩定與否對整個電力系統運營的正常程度有重大關聯，故而在電力工作中，針對高壓開關進行回路電阻的檢測乃是至關緊要的一項試驗環節。

此款設備主要具備以下三方面功能：

1. 精準測量功能：回路電阻測試儀能夠全面測量各類開關設備的導電回路電阻，以確保證電力設備的安全穩定運作。此處所述的測試電流常選用符合國家標準GB763推薦的100安培直流形式，當然亦可在高電流情況下進行測量，例如200安培、300安培等等；旨在直接測定回路電阻或者接觸電阻，并將結果清晰展示給使用者。

2. 數據存儲與打印：測試儀配備了數據存儲模塊，可將測量所得數據妥善保存在儀器內部，最大容量高達100組數據。另外，憑借RS232接口，測試儀還能順利實現與上位機的通信，從而將數據傳輸至電腦端進行保存或打印。

3. 易操作性：回路電阻測試儀采用人性化的操作界面設計，搭配簡潔明了的操作流程，使得用戶僅需參照使用手冊便可輕易掌握相關測量技巧，輕松完成各項測量任務。

至于其工作原理，回路電阻測試儀乃是依據壓降法為之。在此過程中，測試儀輸出一股直流電流流入待測定的特定回路上，接著測量所得電壓降值；經過巧妙換算處理后，便可精準得出被測回路的實際電阻值。這種獨特方法使得其能夠準確反應回路電阻的真實狀態，進而為電力設備的安全穩定運行為之提供強有力的技術保障。

最后，我們來談一談這款設備的實際運用場合。回路電阻測試儀廣泛適用于電力系統的預防性試驗以及交接試驗環節，尤其在測量斷路器的導電回路電阻時顯得尤為關鍵。眾所周知，斷路器的導電回路電阻主要受動、靜觸頭間接觸電阻的影響，而接觸電阻的存在無疑會加大導體在通電過程中的能量消耗，從而影響設備的正常工作效能以及短路電流的切斷能力。因此，定期進行接觸電阻的測量實屬確保電力設備安全運行的重要舉措。
