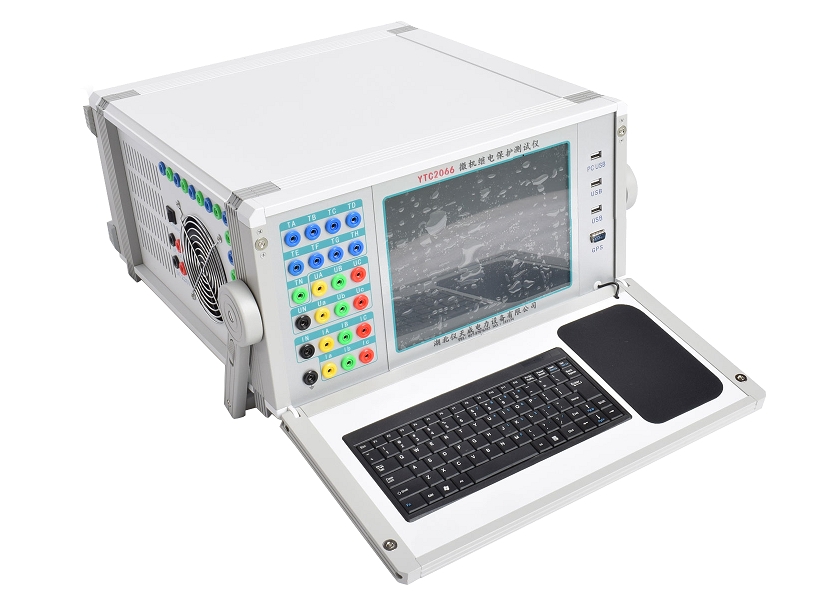

在電力領域的工作實踐中，微型計算機繼電保護測試儀器可謂是被廣泛采用且地位尤為重要的試驗設備之一。因此，今天給大家?guī)砦C繼電保護測試儀在試驗過程中所涉及的一系列常見注意事項。

首先，在對常規繼電器進行測試時，建議將“開關變位確認時間”設定得稍長一些，例如約20毫秒左右。倘若測試所得的返回值偏差較大，或許是由于繼電器接點過份振動所致，此時不妨采取“手動”方式予以解決。當針對繼電器的動作時間進行測量時，測試儀器輸出的交流量需超過保護的啟動閾值，從而確保保護能夠穩定可靠地動作。

其次，在對多段式過流保護進行測試時，通常情況下是逐段進行單獨試驗。換言之，在進行Ⅰ段定值測試時，必須將Ⅱ段、Ⅲ段全部解除，進而逐步提升電流直至保護動作。然而在此種方法下獲得的動作時間可能并不十分精確。為了保證動作時間的準確性，最好通過測試儀直接輸出高于 1.2 倍甚至更高規格的整定動作值（如果是低電壓保護，則應低于 0.8 倍），以確保保護能夠順利啟動并動作。

再次，在利用微機繼電保護測試儀對距離保護進行測試時，短路阻抗只有在低于整定定值的情況下保護才會觸發出口，因此一般選取定值的 0.95 倍作為試驗標準，如此便可確保保護能夠穩定可靠地觸發出口。此外，在模擬接地距離故障的過程中，務必確保零序補償系數設置無誤。

最后，在對零序電流定值進行校驗時，務必要明確區分定值單內所提供的究竟是 310 的定值還是10 的定值。若為10 的定值，則在測試模塊的左下角將會有所顯示；而若是 310的定值，只需將左下角顯示的 10數值乘以 3，即可與定值進行比對。至于距離和零序保護定值的校驗方面，其實也有專門的校驗?zāi)K供您使用，操作起來將會更加便捷。

同時，在該次討論中，我們還特別強調了在測試低周保護時，應選擇頻率可調功能。頻率調整的步長應依據精度需求進行設置，最佳選擇無疑是“自動”模式，因為低周保護存在 df/dt 的閉鎖值，手動模式難以精準控制。頻率應自 50Hz 開始逐漸降低，直至保護動作為止。值得注意的是，頻率調整的間隔時間應大于保護的動作時間。

綜上所述，以上便是繼電保護測試儀在試驗過程中所涉及的一系列常見注意事項，希望這些信息能對各位在電力試驗工作中的實踐有所裨益。
