輸電線路工頻參數測試儀測試步驟及工作順序
發表日期 ： 2022/11/11 瀏覽次數 ：

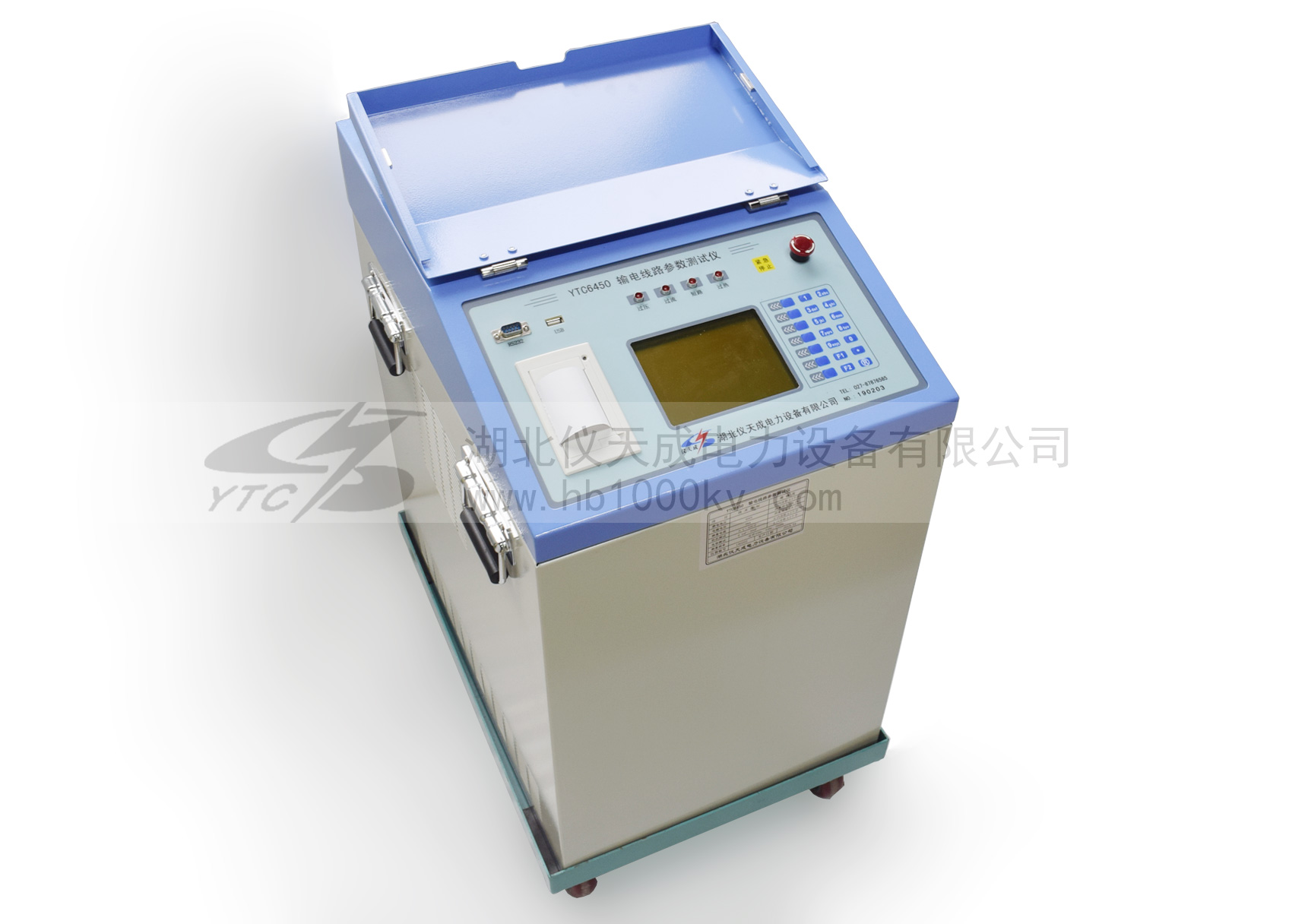

輸電線路工頻參數測試儀是將異頻電源及測試主機整合為表源一體化的測試裝置。即：異頻電源及其輸出控制、隔離變壓器及其檔位切換、測試接線變換、接地分合操作、信號測量及采集、數據分析計算等功能全部集中在同一個機箱內。那么，測試裝置的測試接線和拆線操作步驟是什么呢？下面為大家介紹：
測試線路工頻參數步驟及工作順序：
1）將被測試線路的引下線可靠接地；
2）將測試裝置試驗接地和外殼接地可靠接入大地；
3）將測試裝置的對應接線端子與被測試線路的引下測試線對應連接；
4）開始測試前先打開線路首端外部接地，再根據試驗內容要求，通知線路末端分別接地或懸空進行相應參數測試；
5）所有測試完成后，將線路首端通過接地刀閘或人工接地線可靠接地；
6）拆除裝置測試線，后拆除裝置試驗接地和外殼接地；
7）恢復線路測試前的狀態；
8）辦理結束試驗工作手續并匯報相關上級；
9）完成測試報告。
注意：架空線路雙回線路間的零序互感及耦合電容的測試，在同塔并架或平行段長度大于其中任一條線路總長度的 20％以上時，應進行測試。
純電纜線路的主芯線與內外護套的互感測試，因電纜敷設長度緣故對于外護套未進行完全換位且一端接入過壓保護器的電纜線路，建議在裝有過壓保護器側進行互感測試，完全換位的不必進行。并且對純電纜線路的正序、零序阻抗測試時，因集膚效應和趨表效應影響，建議所施加的試驗電流不小于 20A 為宜。純電纜線路的正序電容等同于零序電容。
