變頻串聯諧振交流耐壓試驗裝置如何接線,技術標準是什么?
發表日期 ： 2022/11/04 瀏覽次數 ：
變頻串聯諧振交流耐壓試驗裝置有著不同的型號規格，主要是根據被試品的參數要求而定的，像YTC850-1260kVA/500kV 變頻串聯諧振耐壓試驗裝置，這個型號說明了什么呢？有什么樣的試驗標準呢？下面我們來看一下。
1260 指設備能輸出的最大額定容量，單位為 kVA /500 指設備能輸出的電壓等級，單位為 kV；
YTC850-1260kVA/500kV 變頻串聯諧振耐壓試驗裝置技術指標
1．額定電壓：
320kV---滿足 220kV 主變的交流耐壓試驗；工作頻率：45-60Hz,試驗電壓不超過 318kV,試驗時間 1min；
500kV---滿足 220kV 開關、互感器、絕緣子的交流耐壓試驗；工作頻率：45-200Hz,試驗電壓不超過 440kV,試驗時間 1min；
2．輸出電壓波形畸變率：＜1.0％
3.允許連續工作時間：額定條件下一次性工作 60 分鐘；
4．裝置自身品質因數：Q＞50
5. GIS，開關等試驗滿負荷時品質因數：Q＞20（與負載相關）
6．輸入電源：三相 380V 或單相 220V
7．頻率調節范圍：30Hz～300Hz
8．系統測量精度：1.5％
9．裝置具有過壓、過流、零位啟動等保護功能

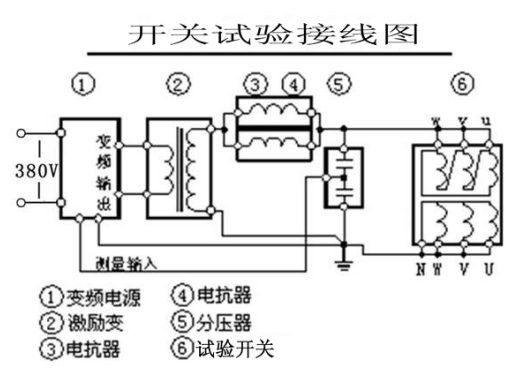

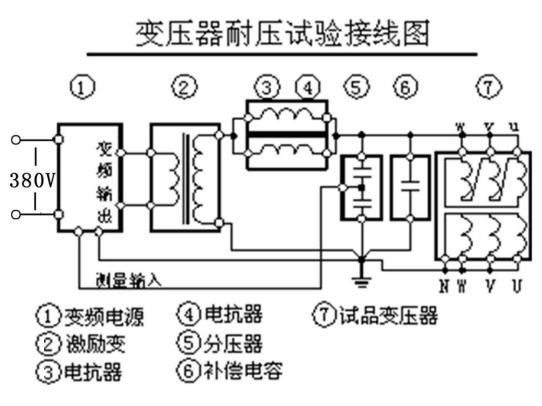

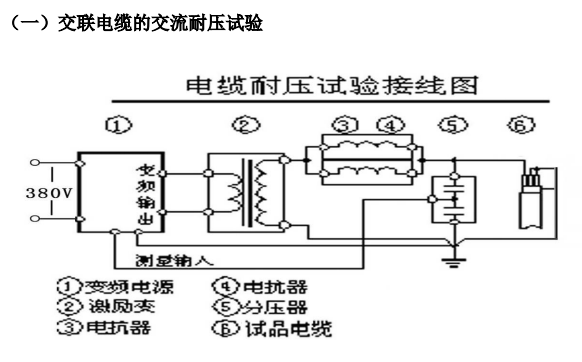

變頻串聯諧振交流耐壓試驗裝置的接線圖:
